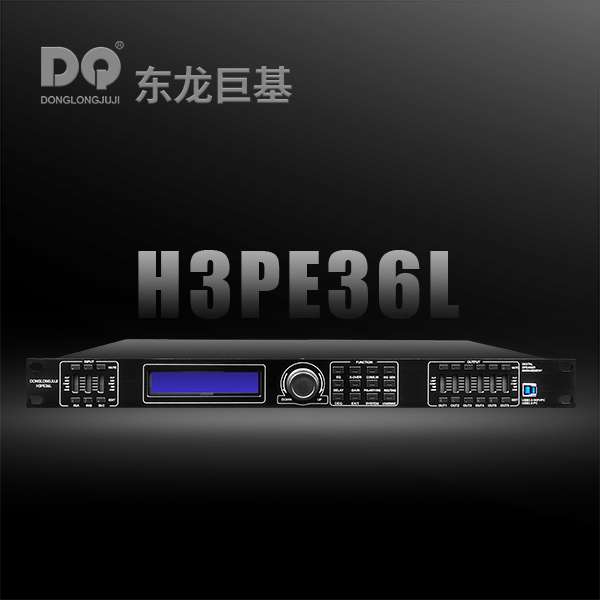

    DQ音响 东龙巨基 H3PE36L音频处理器

    DQ音响 东龙巨基 H3PE36L音频处理器

    1、96KHz采样频率,32-bit DSP处理器,32-bit A/D及D/A转换

    2、有3路输入6路输出,可灵活组合多种分频模式,高、低通分频点均可达20Hz~20KHz;

    3、提供USB2.0、USB3.0和RS485以及TCP/IP接口可连接电脑,其中RS485接口可最多连接250台设备和超过1500米的距离外用电脑来控制

    4、直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制,均十分方便、直观和简洁

    5、单机最多可存储60组用户程序

    6、可通过面板的SYSTEM按键来设定密码锁定面板控制功能,以防止参数被修改

    7、每个输入均有12段独立的全参量均衡,每个输出均有15段独立的全参量均衡,调节增益范围可达±20dB,同时还可选择参量、高调、低调、1阶全通、2阶全通5种均衡模式

    8、每个输入通道可调噪声门,并且每个输入通道有两段全参数可调的动态均衡(DEQ),自动增益控制

    9、2×24 LCD蓝色背光显示功能设置,5段LED显示输入/输出的精确数字电平表、哑音及编辑状态

    10、每个输入和输出均有延时和相位控制及哑音设置,延时最长可达1000ms,延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种,延时可通过粗调及细调模式进行调节。

    11、输出通道还可控制压缩、限幅及选择输入信号通道,并能将某通道的所有参数复制到另外一个通道同时进行联动控制

    12、可以通过USB接口或RS485接口连接中控来控制矩阵和通道的哑音

    13、支持设备输入、输出、系统功能分别设置密码进行锁定,实现数据保密

    14、设备软件内置中控代码生成器、可实现一键中英文切换

    15、可通过外置UTWR1盒与电脑进行连接,可实现互联网远程控制



      输入阻抗 平衡  20KΩ
      输出阻抗 平衡  100Ω
      PC接口  面板1个USB接口、后板1个RS485接口(凤凰插座) 、TCP-IP(RJ-45)接口
      共模拟制比  >80dB(1KHz)
      输入范围  ≤+21.5dBu
      频率响应  19.7Hz-20KHz(±0.5dB)
      信噪比  >118dB
      失真度  <0.002% OUTPUT=0dBu/1KHz
      通道分离度   >108dB(1KHz)
      输入 哑音   每个通道设立单独哑音控制
      输入噪声门   每个输入通道有设噪声门功能,门限值:-120dBu~0dBu,步距:1dBu
      输入增益  -80dB ~ +12dB,步距:0.1dB
      输入延时  每个输入通道有单独延时控制,调节范围0~1000ms,微调步距为21us;粗调步距为1ms
      输入相位

      同相(+) 或反相(-)

      输入均衡

       每输入通道设12个参量均衡,均衡方式可选择PEQ/Lo-Shelf/Hi-Shelf/APF 1st/APF 2nd

    A. 在PEQ状态下调整参数为:中心频率点:19.7Hz~20KHz、共241个频点 带宽:0.05oct~3oct、步距为0.01oct 增益:-20dBu~+20dBu、步距为0.1dBu

    B. 在Lo-Shelf和Hi-Shelf状态下可调整参数为:中心频率点:19.7Hz-20KHz、共241个频点  斜率:6dB/12dB 增益:-20dBu~+20dBu、步距为0.1dBu

    C.在APF 1st状态下,中心频率19.7Hz~20KHz、共241个频点可选。

    D.在APF 2nd状态下调整参数为:中心频率点:19.7Hz~20KHz、共241个频点 带宽:0.05oct~3oct、步距为0.01oct。


      输入动态均衡

        每个输入通道有设2个动态均衡,可调整参数为:频率转折点:19.7Hz~20KHz、共241个频点

    带宽:0.05oct~3oct  步距为0.01oct。

    目标电平值:-45dBu~+15dBu。

    阈值:-45dBu~+15dBu 。

    比率: 1.0:1~20:1, 1.0:1至1:2之间步进0.1,1:2至1:20步进0.5。

    响应时间:0.3ms~200ms、小于1ms时,步距为0.1ms;大于1ms时,步距为1ms。

    释放时间:50ms~5000ms 步进1ms

      输入压缩

      每个输入通道有单独的输入压缩设置,可调整参数为:

    压缩电平:-40dBu~+20dBu,步距为0.1dBu。

    压缩比: 1.0:1~20:1, 1.0:1至1:2之间步进0.1,1:2至1:20步进0.5。

    响应时间:0.3ms~1000ms、小于1ms时,步距为0.1ms;大于1ms时,步距为1ms。

    释放时间:50ms~5000ms 步进1ms

      输入自动增益

      每个通道有单独的输入自动增益功能,可调整参数为:阈值:-80dBu~+20dBu,步进为0.1dBu.目标电平:-80dBu~+20dBu. 比率:1:1~1:20;1:1至1:2之间步进0.1;1:2至1:20步进0.5。响应时间:0.3~200ms,小于1ms时,步进0.1ms,大于1ms时,步进1ms。释放时间:50~5000ms,步进1ms。


      输出哑音  每个通道设立单独哑音控制
      输入选择

      每个输出通道可单独选择不同的输入通道,也可以选择输入通道的任意组合

      输出增益  调节范围:-80dB~+12dB、步距为0.1dB
      输出延时

      每个输出通道有单独延时控制,调节范围0~1000ms,微调步距为21us;粗调步距为1ms

      输出相位

      同相(+) 或反相 (-)

      分频器设置

      每个输出通道可单独设置低通滤波器(LPF)和高通滤波器(HPF),可调整参数为:

    滤波器类型:Lin—Ril/Bessel/Butterw

    频率转折点:19.7Hz-20KHz、共241个频点

    A.在Bessel与Butterw状态下,衰减斜率:12dB/oct、18dB/oct、24dB/oct、30dB/oct、36dB/oct、42dB/oct 、48dB/oct。

    B.在Lin—Ril状态下,衰减斜率:12dB/oct、24dB/oct、36dB/oct、48dB/oct。

     限幅器设置

      每个输出通道可单独设置限幅器,可调整参数为:限幅电平:-40dBu~+20dBu、步距为0.1dBu 。响应时间:0.3~1000ms,小于1ms时,步进0.1ms,大于1ms时,步进1ms。释放时间:50~5000ms,步进1ms。

     压缩器设置

      每个输出通道有单独的输出压缩设置,可调整参数为:压缩电平:-40dBu ~ +20dBu,步距为0.1dBu。压缩比: 1.0:1~20:1, 1.0:1至1:2之间步进0.1,1:2至1:20步进0.5。响应时间:0.3ms~1000ms、小于1ms时,步距为0.1ms;大于1ms时,步距为1ms。释放时间:50ms~5000ms 步进1ms

     输出均衡

      每个输出通道可设15个均衡,均衡方式可选择PEQ/Lo-Shelf/Hi-Shelf/APF 1st/APF 2nd

    A. 在PEQ状态下调整参数为:中心频率点:19.7Hz~20KHz、共241个频点 带宽:0.05oct~3oct、步距为0.01oct 增益:-20dB~+20dB、步距为0.1dBu

    B. 在Lo-Shelf和Hi-Shelf状态下可调整参数为:中心频率点:19.7Hz-20KHz、共241个频点  斜率:6dB/12dB 增益:-20dBu~+20dBu、步距为0.1dBu

    C.在APF 1st状态下,中心频率19.7Hz~20KHz、共241个频点可选。

    D.在APF 2nd状态下调整参数为:中心频率点:19.7Hz~20KHz、共241个频点 带宽:0.05oct~3oct、步距为0.01oct。

     输出路由

      每个输出通道的输出源可选

     分量矩阵

      每个输出通道的输入源信号大小可以单独调整

     信号发生器

     信号发生器能产生白噪声、正玄波、粉红噪声、扫频信号

    输出信号大小、频率、持续时间可调

     处理器

      96KHz采样频率,32-bit DSP处理器,32-bit A/D及D/A转换

     显示

      2×24 LCD蓝色背光显示设置,5段LED显示输入/输出的精确数字电平表、哑音及编辑状态

     功耗

      ≤42.4W

    电源

      AC90V~240V 50/60Hz

     产品尺寸(宽×深×高)

      482×228×44mm

     包装尺寸(宽×深×高)

      555X325X98mm/0.0177m3

     净重

      3.55kg

     毛重

      4.55kg
